產品詳情

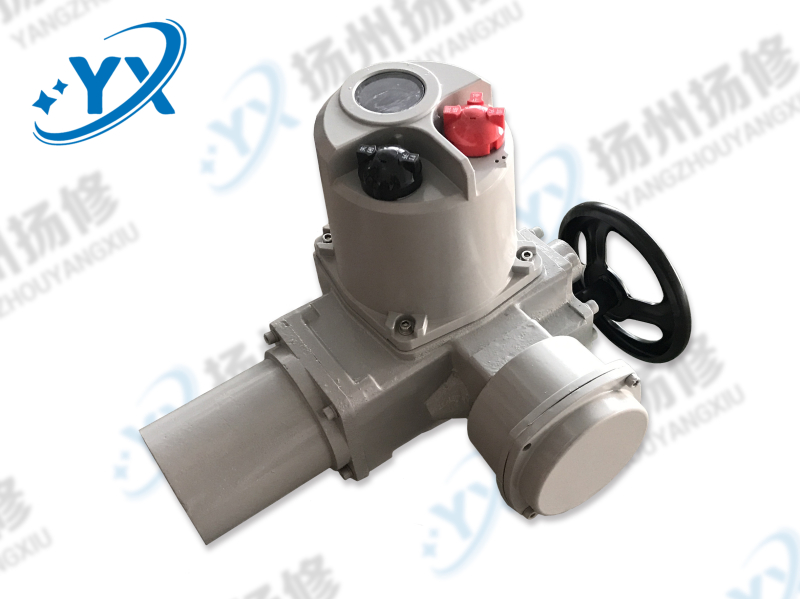

產品名稱： F-DQW系列智能非侵入式電動執行器
發布日期： 2018-12-20
點擊數： 5482
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情
F-DQW系列智能非侵入式電動執行器，是在吸收國內外智能電動執行機構的技術基礎上，采用大規模數字集成電路研制而成的新一代智能化、數字化、全中文菜單顯示、遙控操作的電動執行機構，非入侵式設計：采用磁感應控制旋鈕，沒有穿過控制箱的貫通軸；非接觸式調試：采用紅外線遙控器對電動裝置進行工作設定，真正地免開蓋調試；雙密封結構： 在安裝調試階段接線盒打開時，電動裝置內部仍得到很好的密封防護。防水型設計使電動裝置能在水淹48小時內正常工作；
轉矩保護： 在額定轉矩的40%~120%的范圍內可任意設定保護轉矩，且打開方向和關閉方向的設定保護值可以不一樣，以保護閥門及電動裝置本身；
閥位限位保護：當允許該項功能時，電動裝置運轉到設定的閥位極限時自動停止運轉；
電源缺相保護：在運行過程中實時檢測動態情況下的電源缺相，防止電機缺相運行；
電子閂鎖保護：啟動信號發出5秒內，自動禁止轉矩保護功能，以得到最大的輸出轉矩打開卡住的閥門。如在該時段內仍不能使閥門動作，則自動切斷電機電源，并報警保護電動裝置的電機；
電機過熱保護：電機線圈內有二只熱繼電器，在電機過熱時自動切斷電機電源；
電氣保護： 輸入輸出通道均采用光電隔離；
閥位和轉矩檢測： 采用霍爾效應磁脈沖信號檢測閥位及利用電機的電流磁通來連續測定轉矩。完全排除機械磨損，穩定可靠；
相序自動調整：自動檢測接入的三相電源相序， 并經邏輯運算自動調整相序，無需用戶考慮三相電源的接入相序；
紅外遙控器可以設定以下內容：
■關閉時輸出軸的轉動方向
■關閉限位的保護選擇
■打開和關閉操作的轉矩設定值
■關限位和開限位的定位確認
■ESD選擇
閥位數字顯示：電動裝置在打開或關閉過程中，閥位變化在液晶屏上以數字百分比方式實時顯示。
掉電數據保存：主電源掉電后， 由電池對檢測電路供電，支持手輪操作時的閥位檢測。當無電池時，主電源掉電時仍能有效地保存當前閥位；
手輪操作： 驅動手輪可在電源故障時提供緊急手動操作。由于設計采用電動操作為優先，通電時自動切換到電動操作狀態（故意鎖定在手動操作時除外）；
隔爆結構： 按GB3836標準設計，有足夠的隔爆結合面長度和良好的密封性。在電線接入口，有供防爆管安裝用的螺紋；
低慣高矩電機：采用低慣量高轉矩電機，啟動時迅速達到峰值。非勵磁時超限運動極??；
良好的潤滑條件：蝸輪蝸桿副及錐齒輪副均在油浴中工作，潤滑條件好、磨損少、壽命長；
固態電路檢測：食用固態電路檢測轉矩，避免使用轉矩檢測用的彈簧開關和杠桿；
轉矩保護： 在額定轉矩的40%~120%的范圍內可任意設定保護轉矩，且打開方向和關閉方向的設定保護值可以不一樣，以保護閥門及電動裝置本身；
閥位限位保護：當允許該項功能時，電動裝置運轉到設定的閥位極限時自動停止運轉；
電源缺相保護：在運行過程中實時檢測動態情況下的電源缺相，防止電機缺相運行；
電子閂鎖保護：啟動信號發出5秒內，自動禁止轉矩保護功能，以得到最大的輸出轉矩打開卡住的閥門。如在該時段內仍不能使閥門動作，則自動切斷電機電源，并報警保護電動裝置的電機；
電機過熱保護：電機線圈內有二只熱繼電器，在電機過熱時自動切斷電機電源；
電氣保護： 輸入輸出通道均采用光電隔離；
閥位和轉矩檢測： 采用霍爾效應磁脈沖信號檢測閥位及利用電機的電流磁通來連續測定轉矩。完全排除機械磨損，穩定可靠；
相序自動調整：自動檢測接入的三相電源相序， 并經邏輯運算自動調整相序，無需用戶考慮三相電源的接入相序；
紅外遙控器可以設定以下內容：
■關閉時輸出軸的轉動方向
■關閉限位的保護選擇
■打開和關閉操作的轉矩設定值
■關限位和開限位的定位確認
■ESD選擇
閥位數字顯示：電動裝置在打開或關閉過程中，閥位變化在液晶屏上以數字百分比方式實時顯示。
掉電數據保存：主電源掉電后， 由電池對檢測電路供電，支持手輪操作時的閥位檢測。當無電池時，主電源掉電時仍能有效地保存當前閥位；
手輪操作： 驅動手輪可在電源故障時提供緊急手動操作。由于設計采用電動操作為優先，通電時自動切換到電動操作狀態（故意鎖定在手動操作時除外）；
隔爆結構： 按GB3836標準設計，有足夠的隔爆結合面長度和良好的密封性。在電線接入口，有供防爆管安裝用的螺紋；
低慣高矩電機：采用低慣量高轉矩電機，啟動時迅速達到峰值。非勵磁時超限運動極??；
良好的潤滑條件：蝸輪蝸桿副及錐齒輪副均在油浴中工作，潤滑條件好、磨損少、壽命長；
固態電路檢測：食用固態電路檢測轉矩，避免使用轉矩檢測用的彈簧開關和杠桿；
