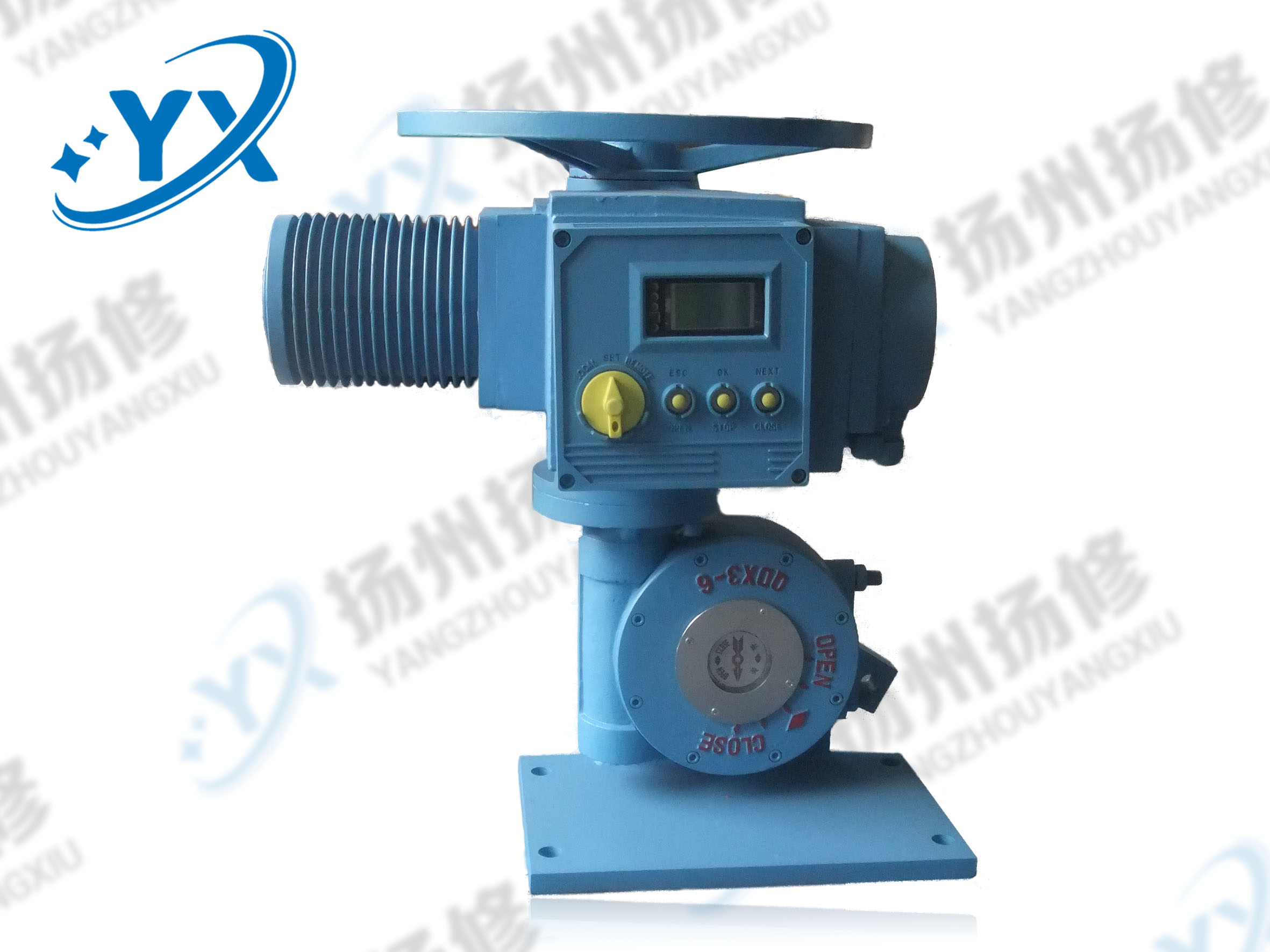

非侵入式F-2SQ3系列部分回轉電動執行機構是F-2SA3系列多回轉電動執行機構的派生產品，輸出型式為90°部分回轉，用于過程控制系統中各類電動閥門的控制驅動裝置，該裝置接收外部控制指令，輸出動力用以控制閥門的開啟和關閉，對開環和閉環控制系統中的最終控制元件(如蝶閥、球閥、風門、擋板)的運行進行控制的一種驅動裝置，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。 非侵入式F-2SQ3系列部分回轉電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。

產品介紹
用途
  非侵入式F-2SQ3系列部分回轉電動執行機構是F-2SA3系列多回轉電動執行機構的派生產品，輸出型式為90°部分回轉，用于過程控制系統中各類電動閥門的控制驅動裝置，該裝置接收外部控制指令，輸出動力用以控制閥門的開啟和關閉，對開環和閉環控制系統中的最終控制元件（如蝶閥、球閥、風門、擋板）的運行進行控制的一種驅動裝置，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。 非侵入式F-2SQ3系列部分回轉電動執行機構廣泛適用于電站、石化、冶金、公用事業等多種行業。
    特點
    1、非侵入式設計，采用非接觸式感應元件。
    2、人機界面，采用高亮度、高對比度顯示器。全中文菜單，方便用戶進行設置與調試。
    3、紅外遙控，使用紅外遙控器可對特殊安裝位置的執行機構進行調試、操作或參數設置與查詢。
    4、精確定位，準確的閥門定位。采用數字傳感器對閥門位置進行精確定位和監測。
    5、控制模式，多種遠方控制方式供用戶選擇，遠方控制信號均與內部實現電氣隔離。
    6、信號自由組態，最多可輸出6路接點信號,具有12種狀態信號供用戶選擇使用，每路信號可自由定義。
    7、相序自動校正，執行機構旋向可自由設定，可自動校正電源相序，接線時無需考慮電源相序。
    8、缺相保護，具有電源缺相和輸出缺相保護功能。
    9、電子制動，采用電子能耗制動方式，防止電機惰走，且制動強度可設定，無機械磨損，無需維護。
    10、故障診斷，內部CPU不斷收集執行機構的各種信息，監控執行機構的運行狀態，經過自診斷發出各種報警和故障信息，方便用戶及時快速地處理故障。
    11、緊急操作，優先響應“緊急”開關量輸入信號，一旦有效，執行機構運行至事先設定的緊急位置。
    12、調試方便，僅需設定與記錄閥門開、關方向終端位置，調試工作即可完成。
 技術參數
 環境溫度 -20℃～+70℃（可接受特殊訂貨）
 工作制式 調節型：S4或S5周期性斷續工作制，允許最大工作次數為1200c/h，最小負載持續率為10%。
 開關型：S2-15min，短時工作制。
 電源 三相：380V  AC  50Hz
 單相：220V  AC  50Hz
 防護等級 IP67，IP68（特殊訂貨）
 位置重復偏差 ≤1°
 轉矩重復精度 ≤10%
 連接標準 GB12223、JB2920
 基本誤差 ≤±1%（調節型）
 回差 ≤1%（調節型）

 性能參數表
1. F-2SQ30系列開關型部分回轉電動執行機構性能參數表
型 號基本結構控制轉矩范圍（Nm）輸出轉速（r/min）90°全行程時間（S）
F-2SQ3011F-2SA3011+JW80B180～5005/7、1/2、5/1421、30、42
F-2SQ3012F-2SA3012+JW80B500～10005/7、1/2、5/1421、30、42
F-2SQ3021F-2SA3021+JW100B1000～20005/7、1/2、5/1421、30、42
F-2SQ3022F-2SA3022+JW125B2000～40005/7、1/2、5/1421、30、42
F-2SQ3031F-2SA3031+JW160B4000～80005/7、1/2、5/1421、30、42
F-2SQ3032F-2SA3032+JW200B8000～160005/7、1/2、5/1421、30、42
F-2SQ3041F-2SA3041+JW250B16000～320005/7、1/2、5/1421、30、42
F-2SQ3042F-2SA3042+JW315B32000～640005/7、1/2、5/1421、30、42

 2. F-2SQ35系列調節型部分回轉電動執行機構性能參數表
型 號基本結構控制轉矩范圍（Nm）輸出轉速（r/min）90°全行程時間（S）
F-2SQ3511F-2SA3511+JW63A150～2201、7/10、1/215、22、30
F-2SQ3512F-2SA3512+JW80B450～600 5/7、1/2、5/1421、30、42
F-2SQ3521F-2SA3521+JW100B900～12005/7、1/2、5/1421、30、42
F-2SQ3522F-2SA3522+JW125B1800～25005/7、1/2、5/1421、30、42
F-2SQ3531F-2SA3531+JW160B3500～55005/7、1/2、5/1421、30、42
F-2SQ3532F-2SA3532+JW200B7500～110005/7、1/2、5/1421、30、42
