一. 產品概述

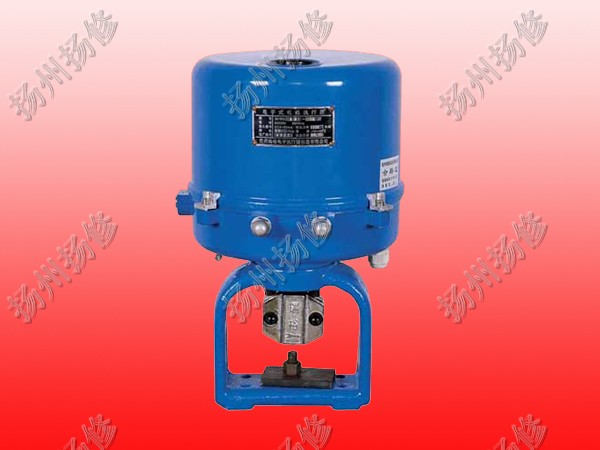

3610R 系列角行程電子式電動執行器是以 220V 交流單相電源做為驅動電源，接受來自調節器控制信號 ( DC4 ~ 20mA 或 DC1 ~ 5V) ，實現預定角位移（ 0~ 90 ℃ ）運動的新型執行器。本系列執行器被用作調節閥的執行機構時，幾乎具備了調節閥本身所要求的各種動作變換功能以及閥開度信號功能和手動功能。因此被廣泛應于發電、冶金、石化、輕工及環保等工業部門。

二. 本系列執行器有以下主要特點：

1.1 執行器設計有伺服系統 ( 無需另配伺服放大器 ) ，只需接入 DC4 ~ 20mA （或 DC1 ~5V ）信號和 AC220V 單相電源即可工作。內設接線端子，接線極為簡單方便。

1.2 執行器的關鍵部件 — 控制器，采用最先進的混合集成電路，用樹脂密封 澆鑄，外形為匣狀，體積小，可靠性高。

1.3 驅動量的反饋檢測采用高性能導電塑料電位器，分辨率＜ 0.4% 。

1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。

1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）

1.6 用狀態選擇開關可以設定（正、反動作。）

1.7 用狀態選擇開關可以設定輸入信號為（ DC4~20mA 或 DC1~5V 。）

1.8 調整工作零點（始點）和轉角（終點）簡單易行。

1.9 當突然斷電時，能確保閥芯自鎖。

1.10 采用同步皮帶轉動，有效降低了噪音。

1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起 動保護，并可反向運行取消延時保護。
