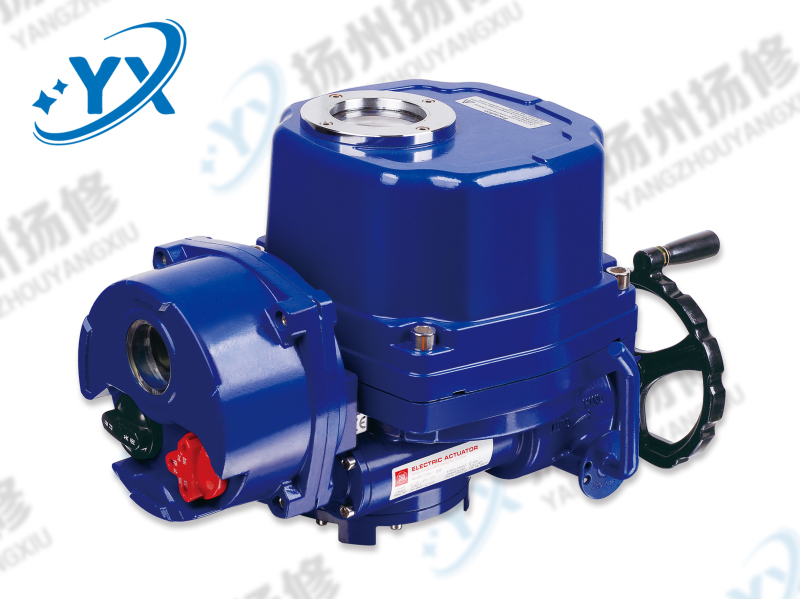

產品名稱： HQ系列智能型電動執行器

發布日期： 2018-12-20

點擊數： 3388

詢價： 點擊產品詢價

二維碼：

簡述：

產品詳情

1、產品概述

HQ系列電動執行器用于控制90°旋轉的閥門及其他同類產品，如蝶球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V交流電源為驅動。電源，以4-20mA電流信號或0-10V DC電壓信號為控制信號，可使閥門運動到所需位置，實現其自動化控制，輸出扭距達3000Nm。

2、性能特點

2.1殼體

殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末圖層，耐腐蝕性強，防護等級為IP67，NEMA4和6，并有IP68和防爆型供選擇。

2.2電機

全封閉式鼠籠式電機，體積小，扭距大，慣性力小，絕緣等級為F級，內置熱保護開關，可防止損壞電機。

2.3手動結構

手輪的設計保證安全可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。

2.4指示器

指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便

2.5干燥器

用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。

2.6限位開關

機械，電子雙重限位。機械限位螺釘可調，安全可靠；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。

2.7扭距開關

（HQ-010除外）可提供過載保護，防止損壞電機。（出廠前已設定好，請用戶不要隨意更改設置）

2.8自鎖

精密的雙蝸輪蝸桿機構可高效傳輸大扭距，效率高，噪音低（50分貝），壽命長有自鎖功能，防止反轉，傳動部分穩定可靠部分穩定可靠，無需再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強?？梢源怪卑惭b，也可以水平安裝。

2.11線路

控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。閥開關到位均有無源接點輸出。

2.12智能模塊
采用集成度高，功耗很低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制板有效隔離，很大程度地提高了軟件及硬件的抗干擾性能及耐溫性。
2.13閥位數字顯示
執行器在打開或關閉過程中，閥位的變化在液晶屏上以大數字方式實時顯示。
2.14相序自動調整
智能型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。



3、主要技術參數，標準件



3.1HQ系列角行程電動執行器技術參數

型號

輸出  扭  距

動作時間60/50HZ

***大軸徑

電機

F級

額定電流（A）50HZ

手輪轉數

重量

單相

三相

Kg-m

90°

mm

W

110V

220V

380V

440V

N

kg

HQ-008

8

13/16

φ20

15

1.20

0.45

N/A

N/A

10

7.4

HQ-015

15

21/25

φ22

40

1.65

0.88

0.31

0.30

11

13

HQ-020

20

21/25

φ22

40

1.67

0.89

0.31

0.30

11

13

HQ-030

30

26/31

φ35

40

1.85

0.92

0.35

0.34

13.5

23

HQ-050

50

26/31

φ35

90

3.60

1.55

0.59

0.58

13.5

24

HQ-060

60

26/31

φ35

90

3.65

1.60

0.60

0.59

13.5

24

HQ-080

80

31/37

φ45

180

4.10

2.15

0.85

0.79

16.5

29

HQ-120

120

31/37

φ45

180

4.20

2.35

0.87

0.81

16.5

29

HQ-200

200

93/112

φ65

180

4.10

2.15

0.85

0.79

49.5

78

HQ-300

300

93/112

φ65

180

4.20

2.35

0.87

0.81

49.5

78
