產品名稱： 調節閥專用PSL系列
發布日期： 2018-12-20
點擊數： 3512
詢價： 點擊產品詢價
二維碼：
簡述：
產品詳情

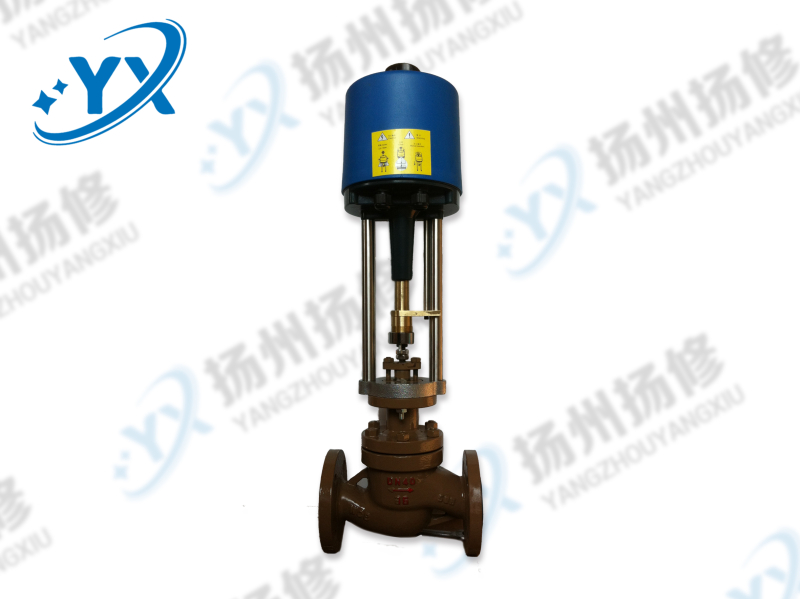

PSL電動執行器
PSL系列執行機構電器部件布線嚴謹并與傳動部件完全隔離，提高了執行機構運行的可靠性，傳動部件采用CNC加工的小齒隙密封齒輪傳動，具有效率高、噪音低、壽命長、穩定可靠，不會因工藝環境，如介質入口力的波動而造成執行機構共振等特點。
1.PSL直行程執行機構
PSL直行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成。電機作為連接兩隔離部分的中間部件，電機按控制要求輸出轉矩，通過多極正齒輪傳遞到梯形絲桿上，絲桿通過桿螺紋變換轉矩為推力。此桿螺紋能自鎖，并且將直線行程通過與閥門的適配器傳遞到閥桿。執行機構出軸帶有一個防止轉動的止轉銷，出軸的徑向鎖定裝置可以作為位置指示器。 鎖定裝置連有一個連桿，連桿隨輸出軸同步運行，通過與連桿連接的線路板將輸出軸位移轉換成電信號，提供給伺服放大器做為比較信號和閥位反饋輸出，同時執行機構的行程也可由開關板上的兩個主限位開關來限制，并由兩個機械限位檔塊來調整限定位置。
2.PSQ角行程執行機構
PSQ角行程執行機構主要是由相互隔離的電器控制部分和齒輪傳動部分組成，電機做為連接兩隔離部分的中間部件。電機轉矩通過主齒輪傳送到行星齒輪，主齒輪驅動行星齒輪帶動中空的齒輪。中空齒輪比二級齒輪少三個齒，因此可以由行星齒輪驅動，行星齒輪轉一周中空齒輪轉動三個齒，行星齒輪的外部始終嚙合一個蝸桿齒輪，運行時也不分開，這種設計使電機在故障或閥門轉矩意外增加時可直接通過手輪進行手動控制。 執行機構有兩個螺紋止檔機構限位，也有兩限位開關來實現電限位，每個轉向的行程范圍可以通過限位開關的位置來控制，閥門開度由一個凸起的顯示器指示，獨特的轉矩開關可調整從50%-100%的最大轉矩，實現轉矩保護，以防止閥門被卡死時造成的閥桿損壞。
產品選型
PS系列電子式一體化電動執行機構體積小、重量輕、功能強、伺服放大器可內裝、操作方便、可廣泛適用于管道的閥門、風門的開關控制和調節控制。
(一)PSL直行程電動執行機構PSL系列直行程電動執行機構最大行程達到100mm，最大推力可達到25KN，適合于直線動作的閥門開關和調節控制。
PSL直行程電動執行機構主要技術參數:
|
標準型號 |
推力(KN) |
速度(mm/s) |
最大行程 |
電源 |
功耗 電機保護 |
出線連接 |
手動操作 |
防護等級 |
重量 |
|
PSL201 |
1.0 |
0.4 |
50 |
220VAC |
35 允許堵轉 |
2×M20X1 |
手輪 |
IP67 |
4.25 |
|
PSL202 |
2.0 |
0.4 |
50 |
220VAC |
40 允許堵轉 |
2×M20X1 |
手輪 |
IP67 |
4.50 |
|
PSL204 |
4.5 |
0.4 |
50 |
220VAC |
45 熱敏開關 |
2×M20X1 |
手輪 |
IP67 |
5.00 |
|
PSL208 |
8.0 |
1.00 |
50 |
220VAC |
80 熱敏開關 |
2×M20X1 |
手輪 |
IP67 |
7.00 |
|
PSL210 |
10.0 |
1.00 |
50 |
220VAC |
80 熱敏開關 |
2×M20X1 |
手輪 |
IP67 |
7.00 |
|
PSL312 |
12.0 |
1.0 |
65 |
220VAC |
130 熱敏開關 |
3×M20X1 |
手輪 |
IP65 |
10.00 |
|
PSL314 |
14.0 |
1.0 |
65 |
220VAC |
130 熱敏開關 |
3×M20X1 |
手輪 |
IP65 |
10.00 |
|
PSL320 |
20.0 |
1.00 |
100 |
220VAC |
140 熱敏開關 |
3×M20X1 |
手輪 |
IP65 |
20.00 |
|
PSL325 |
25.0 |
1.00 |
100 |
220VAC |
140 熱敏開關 |
3×M20X1 |
手輪 |
IP65 |
20.00 |
