產品詳情

218

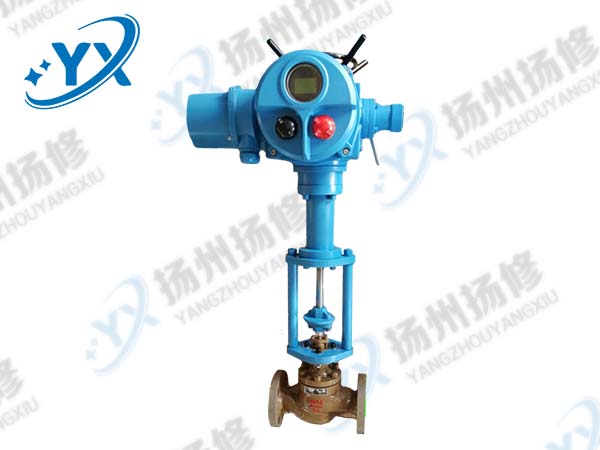

產品名稱： 電動調節閥

發布日期： 2018-12-20

點擊數： 3913

詢價： 點擊產品詢價

二維碼：

簡述：

產品詳情

主要特性及用途
  電動調節閥是DZ型電動單元組合儀表中的執行機構，它接受統—的標準信號0?10mA(DC),4?20mA(DC)經伺放大器放大，使電機帶動減速器運行而產生軸向推力，使閥芯作相應移動，從而達到對壓力、流量、溫度、液位等工藝參數的調節。電動執行機構是推動裝置，它以電源為動力，輸出推力，調節閥是調節部分，直接與介質接觸，調節介質的流量。電動直通單座調節閥，具有泄漏量少的優點，但不平衡力較大，故工作壓差不宜過高。電動直通雙座調節閥，具有流通能力大，不平衡力小優點。廣泛應用于化工、石油、冶金、電力、輕紡等工業生產過程的自動調節中。



主要技術參數

公稱通徑DN 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑DN(mm) 10 12 15 20
額定流星系數(Kv) T940H/T941H 1.2 2 3.2 5 8 12 20 32 50 80 120 200 280 450 700 1000
- 10 15 25 40 63 100 160 250 400 630 1000 1600
流量特性 直線、等百分比
行程 10 16 25 40 60 100
出軸推力 400 400 640 1600
配用執行機構型號 (ZAZ-25) DKZ-310 DKZ-310 DKZ-410 DKZ-510
作用方式 電開式(K)，電關式(B)
信號(mA.DC) 0～10mA或4～20mA



主要外形尺寸

公稱通徑 DN A B L H H1
T940H T941H
PN1.6 PN4.0 PN100 普通型 熱片型 普通型 熱片型 T940H T941H
20 460 230 150 150 190 495 655 / / 65 /
25 160 160 210 767 928 787 937 112 117
32 180 180 240 793 940 793 943 118 120
40 220 200 280 812 963 832 982 129 139
50 230 230 300 842 993 842 992 144 144
65 530 290 290 340 967 1127 987 1147 178 188
80 310 310 380 990 1142 1017 1177 191 208
100 350 350 400 999 1151 1041 1207 195 220
125 400 400 450 1092 1307 1142 1357 245 270
150 480 480 450 1112 1327 1162 1377 255 280
200 495 495 650 1187 1402 1244 1459 290 320
250 622 622 - 1210 1470 1280 1510 330 340
300 698 698 - 1230 1555 1330 1620 365 380
400 914 914 - 1270 1700 1420 1750 380 410
