SDQ操作面板

SDQ系列部分回轉/角行程/多回轉電動執行機構適用于開啟、關閉或調節蝶閥、球閥、擋板、閘閥、截止閥、閘門等各種運動形式的閥門。本產品的性能符合JB/T8528-1997《普通型閥門電動裝置技術條件》的規定；隔爆型的性能符合GB3836.1-2000《爆炸性氣體環境用電氣設備第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型閥門電動裝置技術條件》的規定。

可實現電動閥門的現場、遠程操作控制；顯示閥門當前開度、狀態、故障等信息，并將開度信息、運行狀態以開關信號和模擬信號形式反饋到集中控制室?？刂葡到y(tǒng)可通過人機交互界面在不打開罩蓋的情況下，對各級控制參數進行設置。

控制系統包含以下部件：

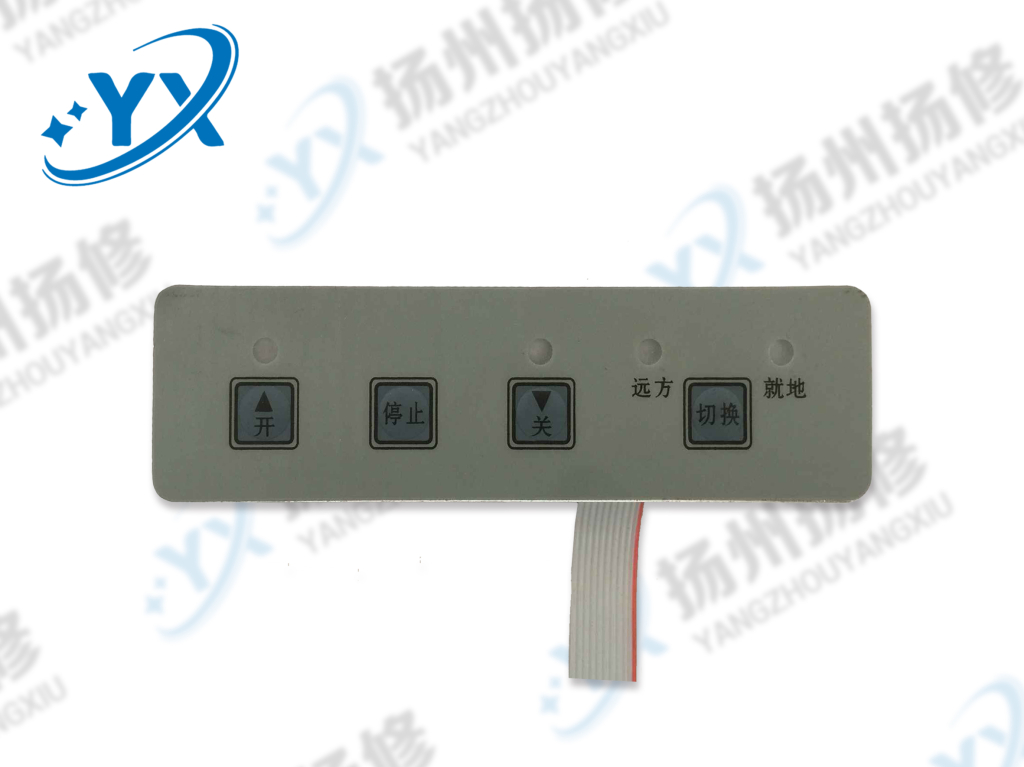

控制面板?？刂泼姘鍘в?/span>64*128點陣液晶屏和4個霍爾位置開關?？娠@示執行器運行狀態；設置工作模式（現場、遠程、停止）；進行現場操作；并能進入組態狀態，設置系統控制參數等?？刂泼姘逋ㄟ^(guò)6芯連接線與主控板連接。

旋鈕組件。旋鈕組件包括位置選擇旋鈕和操作旋鈕，旋鈕背面帶有磁鋼，與控制面板上的霍爾位置開關配合可實現非接觸式操作。

主控板。主控板安裝在機身內，內置電源電路和微處理器，實現電動執行器智能控制。主控板主要功能包括：控制電源處理；模擬信號輸入檢測；模擬信號輸出控制；開關信號輸入檢測；開關控制信號輸出；與面板通信處理等。

絕對值編碼器。編碼器與執行器中轉連接，用于檢測閥門當前開度。編碼器為12位或16位精度，SSI接口輸出位置信息；

電機驅動部件。主控板直接驅動，驅動方式為繼電器換向、可控硅輸出，可直接實現額定電流不大于4A的三相電機可逆控制。

紅外遙控器?？刂泼姘鍘в屑t外接收功能，配合紅外遙控器可進行參數設置。
