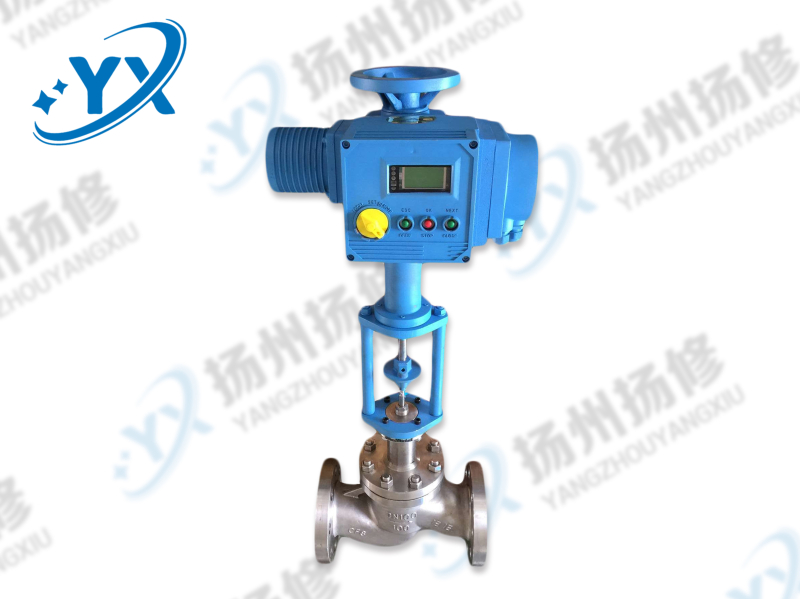

ZDLP電動單座調節閥，ZDLN電動雙座調節閥，ZALM電動套筒調節閥
產品概述
ZDL（P、N、M）型電動調節閥由電動執行機構與各種的閥體（單座、雙座、套筒）組配而成，而具備了各種閥的特點。電動調節閥以單相交流220V電源為動力，接受統一的標準電信號0-10mADC或4-20mADC，自動的控制閥門開度，達到對工作流量、壓力、溫度、液位等參數的自動控制，是生產過程自動調節的組成之一。廣泛用于電力、冶金、輕工、食品、石油、化工等工業的自動控制中。
規格與技術參數
|
公稱通徑DN(mm) |
3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
額定流量 |
單座 |
P |
0.08～0.8 |
1.2～5.0 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
|
|
|
雙座 |
N |
|
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
套筒 |
M |
|
|
15 |
|
20 |
30 |
|
75 |
115 |
|
240 |
350 |
|
|
|
|
公稱壓力(MPa) |
1.6 4.0 6.0 |
|||||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||
|
電動執行器型號 |
DKZ-310/310C |
DKZ-410/410C/510/510C |
DKZ-510/510C |
|||||||||||||
|
信號 |
Ⅱ型0-10mA DC Ⅲ型4-20mA DC |
|||||||||||||||
|
介質溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ |
|||||||||||||||
|
流量特性 |
直線 百分比 |
|||||||||||||||
|
可調范圍 |
30:1 |
|||||||||||||||
|
電源電壓 |
220VAC 50～60Hz |
|||||||||||||||
|
作用方式 |
電開式（K） 電閉式（B） |
|||||||||||||||
|
閥 |
公 |
0.6 |
|
低溫： ZG1Cr18Ni9Ti |
||||||||||||
|
1.6 |
常溫:HT200 ZG230-450 |
|||||||||||||||
|
4.0 |
|
低溫: ZG1Cr18Ni9Ti |
||||||||||||||
|
常溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
中溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
6.4 |
低溫:ZG1Cr18Ni9Ti |
|||||||||||||||
|
常溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
中溫:ZG230-450、ZG1Cr18Ni9Ti |
||||||||||||||||
|
,
法蘭尺寸 |
管連接 |
鑄鋼法蘭按JB77-59，鑄鐵法蘭按JB79-59 |
||||||||||||||
|
法蘭型式 |
法蘭密封型式按JB77-59，其中PN6.0法蘭按準糟式 |
|||||||||||||||
|
閥芯材質 |
1Cr18Ni9Ti |
|||||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型），長勁式（低溫式） |
|||||||||||||||
主要技術性能指標
|
項目 |
指標 |
|
|
基本誤差％ |
±5.0 |
|
|
回差％ |
3.0 |
|
|
死區％ |
3.0 |
|
|
泄漏量 |
單座閥 |
符合JB/T7387-94 IV級 小于閥的額定容量×10-4 |
|
雙座閥 |
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
|
|
套筒閥 |
符合JB/T7387-94 Ⅲ級 小于閥的額定容量×10-3 |
|
外形尺寸
1、電動單座、雙座調節閥
|
公稱通徑 |
A |
B |
L |
H |
H1 |
||||||
|
ZAZP單座 |
ZAZN雙座 |
||||||||||
|
PN1.6 |
PN4.0 |
PN6.4 |
普通型 |
熱片型 |
普通型 |
熱片型 |
ZAZP |
ZAZN |
|||
|
20 |
230 |
460 |
180 |
185 |
190 |
653 |
804 |
/ |
/ |
65 |
/ |
|
25 |
185 |
190 |
205 |
665 |
816 |
670 |
937 |
99 |
104 |
||
|
32 |
200 |
210 |
220 |
671 |
822 |
673 |
943 |
105 |
107 |
||
|
40 |
220 |
230 |
240 |
683 |
834 |
693 |
982 |
116 |
126 |
||
|
50 |
230 |
530 |
250 |
255 |
265 |
698 |
849 |
698 |
992 |
131 |
131 |
|
65 |
275 |
285 |
295 |
789 |
949 |
799 |
1147 |
165 |
175 |
||
|
80 |
305 |
310 |
325 |
792 |
952 |
809 |
1177 |
173 |
190 |
||
|
100 |
350 |
355 |
370 |
796 |
956 |
821 |
1207 |
177 |
202 |
||
|
125 |
260 |
630 |
410 |
425 |
440 |
847 |
1062 |
872 |
1357 |
225 |
250 |
|
150 |
450 |
460 |
475 |
855 |
1070 |
882 |
1377 |
233 |
260 |
||
|
200 |
550 |
560 |
570 |
894 |
1109 |
924 |
1459 |
272 |
302 |
||
|
250 |
670 |
660 |
670 |
1156 |
1368 |
1156 |
1368 |
422 |
422 |
||
|
300 |
740 |
785 |
800 |
1215 |
1427 |
1215 |
1427 |
484 |
484 |
||
2、電動套筒調節閥
|
公稱通徑 |
L(mm) |
A |
B |
H(mm) |
H1(mm) |
|||
|
PN16 |
PN40 |
PN64 |
普通型 |
熱片型 |
||||
|
25 |
184 |
197 |
230 |
230 |
460 |
668 |
819 |
75 |
|
40 |
222 |
235 |
260 |
684 |
835 |
95 |
||
|
50 |
254 |
267 |
300 |
684 |
835 |
98 |
||
|
80 |
295 |
317 |
380 |
230 |
530 |
785 |
946 |
130 |
|
100 |
350 |
368 |
430 |
795 |
946 |
156 |
||
|
150 |
480 |
473 |
550 |
260 |
630 |
945 |
1160 |
208 |
|
200 |
600 |
615 |
650 |
945 |
1160 |
250 |
||
|
250 |
650 |
670 |
690 |
1050 |
1320 |
265 |
||
|
300 |
740 |
770 |
800 |
1145 |
1320 |
265 |
||
